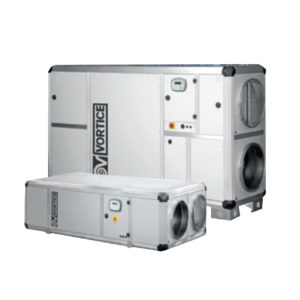

VORTICE NRG EC met HR platenwisselaar

Met de VORTICE NRG EC luchtbehandeling units met tegenstroom platenwisselaar kiest u voor klimaatbeheersing met een hoge kwaliteit en hoog thermisch rendement. Met de uitgebreide Corrigo regeling is de NRG EC unit direct gereed voor zelfstandig bedrijf. U kunt er ook voor kiezen de unit op een gebouwbeheersysteem aan te sluiten.

De units van model grootte 600 tot en met 4500 onderscheiden zich door hun lage profiel.  Deze units speciaal ontworpen voor montage aan het plafond. De modellen 3000 en 4500 zijn tevens leverbaar als verticale unit met bovenaansluitingen.

De modellen 3000 tot en met 8000 zijn optioneel geschikt voor buitenopstelling. Voor deze opstelling zijn daken en regenkappen leverbaar. De units 3000 tot en met 4500 zijn door hun lage profiel zeer geschikt voor plaatsing op daken waar en installaties zoveel mogelijk uit het zicht wil houden.

De tegenstroom platenwisselaars voldoen aan de EU standaard EN 308. De NRG EC units voldoen aan de Ecodesign 1253/2014 Tier 2 regelgeving die in januari 2018 van kracht wordt.

U kunt kiezen uit diverse uitvoeringen met simpele of uitgebreide regelingen. Afhankelijk van de gekozen uitvoering van de regeling kunt u koeling en verwarming aansturen, regelen op constant luchtdebiet of constante druk, proportionele aansturing met sensoren. Ook kunt u, afhankelijk van de gekozen uitvoering, voor kiezen de unit op een gebouwbeheersysteem aan te sluiten.

Werkgebied

  • luchtdebiet van 550 tot 8.000 m3/uur bij 200 Pa statisch externe druk

Betrouwbaar

  • de VORT NRG EC EH is voorzien van een elektrische voorverwarmer zodat werking tot -20 oC buitentemperatuur mogelijk is
  • Eurovent gecertificeerde hoogrendement tegenstroom platenwisselaars

Robuust en bedrijfszeker

  • behuizing opgebouwd uit afgeronde aluminium frame met nylon koppelstukken voor koudebrug vrije constructie
  • panelen opgebouwd uit 1 mm dikke beplating. Binnenzijde voorzien van een zinkcoating. De buitenzijde is voorzien van een RAL 7035 laklaag met beschermfolie
  • de modellen 600 tot en met 2500 hebben 25 mm dikke panelen. De modellen 300o tot en met 8000 hebben 50 mm dikke panelen. De panelen zijn voorzien van een thermische steenwol isolatie
  • EC ventilatoren met achterover gebogen schoepen. 2-snelheden instelbaar bij de installatie
  • robuuste aluminium tegenstroomplaat wisselaar met rendementen boven de 90%

Compleet

  • voorzien van ronde aansluitingen met geïntegreerde lipafdichting voor luchtdichte montage van kanalen
  • 100% interne bypass, automatische modulerend geregeld (EH modellen)
  • voorzien van F7/G4 filters met afdichting voor lekvrije werking
  • voorzien van vuilfilter melding
  • afsluitbare deuren met slot
  • bij vloeropstelling voorzien van subframe. De units die voor plafondmontage zijn ontworpen zijn voorzien van ophangbeugels
  • voorzien van condensopvangbak en condensafvoer.iIngebouwde werkschakelaar
  • plug & play regeling
  • de EH versies zijn leverbaar met bedraade afstandsbediening met LCD scherm en aansluiting op een gebouwbeheerstysteem met de protocollen Modbus, BACnet en Web TCP/IP

Flexibel

  • VORT NRG EC standaard units worden in snelheid geregeld met 2 potentiometers
  • VORT NRG EC EH units zijn voorzien een uitgebreide regeling met bedraade afstandsbediening voor het instellen van ventilator snelheden, weekprogramma’s, vuilfilter bewaking en 5 mogelijke instellingen voor brandmeldingen (Stop, Alles aan, Automatisch, alleen toevoer, alleen afvoer)

Speciale uitvoeringen van regelingen

  • VORT NRG EC standaard units worden in snelheid geregeld met 2 potentiometers. Kan niet gecombineerd worden  met verwarming of koeling
  • VORT NRG EC FIRST: geschikt voor aansturing van een externe change-over batterij, warmwater en/of koudwater batterij of een elektrische heater. Op verzoek kan een combinatie aansturing van een elektrische heater met een koudwater batterij geleverd worden
  • VORT NRG EC PREMIUM BC: voorzien van interne change-over batterij
  • VORT NRG EC PREMIUM BE: voorzien van interne elektrische heater en aansturing van externe koudwaterbatterij
  • VORT NRG EC INFINITE BC: voorzien van interne change-over batterij en vorstbeveiligings batterij
  • VORT NRG EC INFINITE BE: voorzien van interne elektrische heater, vorstbeveiligings batterij en aansturing externe koudwater batterij
  • VORT NRG EC EH: voorzien van vorstbeveiligings batterij en aansturing externe change-over batterije of externe warmwater en koudwater batterij
  • LOBBY uitvoering: constante druk regeling
  • MAC2 uitvoering: constant luchtdebiet regeling
  • DIVA uitvoering: proportionele aansturing luchtdebiet tussen een boven en ondergrens gebaseerd op een CO2 grenswaarde
  • QUATTRO uitvoering: proportionele aansturing constant luchtdebiet tussen  boven en ondergrens gebaseerd op een CO2 grenswaarde

Energiezuinig

  • energiezuinig door thermische rendementen boven de 90%
  • energiezuinig door EC of PM gelijkstroomventilatoren
  • zomernacht ventilatie

Eenvoudige communicatie

  • eenvoudige communicatie via de meegeleverde display, Modbus (RS-485), BACnet en interne webserver

Wij berekenen graag voor u welk voordeel u met de luchtbehandelingsapparatuur kunt behalen. Bij de samenstelling van delen en de inbedrijfstelling kunt u rekenen op onze uitstekende ondersteuning. Neem contact op voor meer informatie en service.
