Komfovent C5 regeling voor VERSO, RHP en KLASIK units
Met de Komfovent C5 regeling kiest u voor klimaatbeheersing waar u geen omkijken naar hebt. Deze uitgebreide regeling zorgt ervoor dat de unit automatisch en veilig het binnenklimaat op een constante kwaliteit houdt.
De C5 regeling is standaard voorzien van een geïntegreerde webserver, Modbus en Bacnet protocol. Bovendien heeft de regeling een automatische logfile van de afgelopen 7 dagen. Met het kostenloze logplotter programma kunt u alle relevante parameters uitlezen. U kunt ook kiezen voor gebruik van de speciaal ontwikkelde Komfovent Home app om uw unit te regelen en sturen. Veel functionaliteiten zorgen ervoor dat uw luchtbehandelingskast uiterst efficiënt en energiezuinig werkt.
Gedetailleerde informatie voor de gebruiker
- luchtdebiet aanduiding in m3/u, m3/s of l/s
- thermisch rendement (%) van warmtewiel of platenwisselaar
- teruggewonnen vermogen (kW) door het warmtewiel of platenwisselaar
- teruggewonnen energie (%)
- energieverbruik van de naverwarmer (kWh)
- teruggewonnen energie (kWh) van het warmtewiel of platenwisselaar
- energieverbruik ventilatoren (kWh)
- specifiek ventilatorvermogen (kW/m3/s)
- vervuillings niveau filters (%)
De Amalva Komfovent VERSO en KLASIK luchtbehandelingsunits zijn naar keuze met C5 regeling of zonder regeling, bedrading en veldapparatuur. De DOMEKT luchtbehandelingsunits zijn vanaf 2017 standaard voorzien van de C6-regeling (voorheen C3-Regeling).
Regelfunctionaliteit C5 regeling
- 5 bedrijfsprogramma’s: Comfort 1, Comfort 2, Economy 1, Economy 2 en Special. In deze bedrijfsprogramma’s bepaald u het luchtdebiet voor de toevoer en de afvoer en de gewenste temperatuur
- temperatuurregelingen: Vaste toevoerlucht temperatuur, Retourlucht temperatuur, Ruimtetemperatuur en Balance. Bij regeling op retourlucht- en ruimtetemperatuur berekend de C5 regeling zelf zijn inblaastemperatuur. Deze berekening maakt de regeling met een bandbreedt voor koelen en verwarmen ten opzichte van de heersende retour of ruimtetemperatuur. De bandbreedtes zijn in het service niveau (beperkte toegang) instelbaar. Bij regeling op ruimte temperatuur is een externe temperatuur sensor (0-50 oC = 0-10V) vereist. Bij de temperatuur instelling “Balance” zal de unit de heersende temperatuur blijven volgen (isotherm)
- luchtdebietregelingen: Constant volume (CAV), Constante druk (VAV) en directe analoge aansturing (DCV).
- klokprogrammering: tot 20 blokken instelbaar per dag per tijdsblok per bedrijfsprogramma
- vakantieplanning tot 10 blokken instelbaar
Bedieningsmogelijkheden
- afstandsbediening: tot 30 units te bedienen met één afstandsbediening
- de regeling is voorzien van een interne webserver die met een standaard webbrowser benaderbaar is. Dus aanvullende software is niet nodig

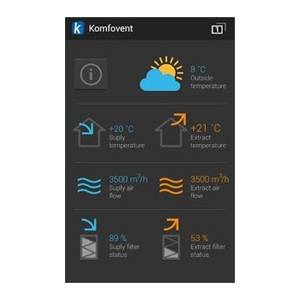

- de regeling kan bediend worden met de speciaal ontwikkelde Komfovent Home app (IOS en Android)
- de regeling is voorzien van diverse digitale ingangen voor uitgebreide aansturing
Communicatie protocollen
- Modbus RTU over RS-485
- Modbus over TCP/IP
- BACnet over TCP/IP
- voor aansluiting via Modbus of BACnet zijn uitgebreide registerlijsten beschikbaar onder de download pagina
- belangrijkste gegevens instellen met uw Android smartphone (4.0 of hoger) met de Komfovent Home app
Energie besparende functies
- luchtkwaliteitsregeling (AQC) in te stellen voor 2 bedrijfsprogramma’s met 2 luchtkwaliteitsinstellingen zoals CO2, RV%, VOCq, VOCp en temperatuur
- buitenlucht temperatuur compensatie (OTC): bij extreme winter of zomer temperaturen hebt u de mogelijkheid het luchtdebiet volgens een grafiek automatisch aan te passen
- zomer nacht koeling (SNC): ook wel vrije nacht koeling genoemd. Zonder gebruik van warmtewisselaar of aanvullende koeling, een te warm gebouw afkoelen met alleen buitenlucht. Deze functie werkt met een instelbare start en stop temperatuur en dient aan een aantal voorwaarden te voldoen
- overbruggingscontact (OVR): digitale ingang (NO) voor een schakelaar of schakelende sensor om een afwijkend bedrijfsprogramma te activeren
- minimum temperatuur instelling (MTC): met deze functie kan het luchtdebiet verminderd worden indien de gewenste toevoertemperatuur niet gehaald wordt. De keuze voor toevoerlucht debiet of zowel luchttoevoer- en afvoerdebiet zijn instelbaar. Deze functie bepaald tevens de laagste temperatuur die berekend mag worden bij regeling op retourlucht- en ruimtetemperatuur
- bevochtiging en ontvochtiging: de unit kan geleverd worden met een bevochtigings- of ontvochtigingsfunctie. U kunt kiezen op regeling op toevoerlucht RV waarde, retourlucht RV waarde of ruimte RV waarde (externe sensor vereist). Tevens kunt u kiezen voor bevochtiging, ontvochtiging of beide
- circulatie pomp regeliing: de regeling is voorzien van 2 spanningvoerende aansluitingen voor een warmwater of koudwater pomp (max. 1,5 A). Voor de aansturing van beide pompen kunt u kiezen uit vraag gestuurd inschakelen (analoge output >2V) of inschakeling op basis van instelbare buitentemperaturen
- externe control: Dit maakcontact is bedoeld voor omschakeling van verwarmen naar koelen indien u een WKO bron gebruikt. Hiermee voorkomt u dat de unit bijvoorbeeld op warmtevraag staat, terwijl de WKO bron nog op koelbedrijf staat ingesteld
- automatische luchtdebiet compensatie: informatie volgt nog
- vraag gestuurd inschakelen (OOD): de unit schakelt vanuit standby modus in nadat een ingestelde grenswaarde wordt overschreden. Hiervoor is een externe luchtkwaliteitssensor vereist
- change-over bedrijf: de regeling kan change-over batterijen (waterzijdig en DX) aansturen voor verwarmen en koelen in een change-over opstelling
- aanvullende zone regeling: voor regeling van 2 aanvullende zones kunt u de regeling uitbreiden met een zone module. Deze module kan ook gebruikt worden om een beperkte cascade regeling op te zetten voor bijvoorbeeld 2 DX buitendelen
- recirculatie regeling: indien de luchtbehandelingsunit is uitgevoerd met een recirculatie sectie kunt u deze op de volgende manieren modulerend aansturen, te weten: op luchtkwaliteit, buitenlucht temperatuur, klokprogramma met weekschema en een externe schakelaar
- recirculatie begrensd door de temperatuur: de recirculatie kan begrensd worden indien de gewenste toevoerlucht temperatuur teveel onderschreden of overschreden wordt. Hiermee krijgt de toevoertemperatuur dus voorrang op de recirculatie
Betrouwbaar
- bewaking warmtewiel en platenwisselaar: door het meten van het rendement wordt de werking van bijvoorbeeld de aandrijving van een warmtewiel of bypass klep van een platenwisselaar bewaakt. Tijdens de zomerperiode zal bij een defect de unit een foutmelding geven maar wel in werking blijven. Mocht een defect tijdens de winter geconstateerd worden, dan stopt de unit. Door het meten en rekenen met het rendement kan aanvullende veldapparatuur achterwegen blijven en hebt u een bedrijfszekere unit met zo weinig mogelijk componenten
- vorstbeveiliging:bij lage buitentemperaturen worden de wisselaars bewaakt door te controleren op een afnemend thermisch rendement en de uittrede temperatuur van de wisselaar. Daarmee wordt bepaald of de warmtewisselaars invriezen en wordt de ontdooicyclus geactiveerd
- service melding: een service melding wordt gegenereerd na 12 maanden onafgebroken in werking zijn van de unit
- warmtewiel opwarmfunctie: indien de unit langere tijd standby staat en de mogelijkheid bestaat voor bevriezing, zal het warmtewiel gedwongen gaat draaien
- circulatie pomp droogloop bewaking: met deze instelling gaat circulatie pompen gedwongen korte tijd draaien na een periode van stilstand. Alle voorwaarden zijn instelbaar
- bewaking te laag luchtdebiet: indien de unit het gewenste luchtdebiet niet haalt, volgt na een wachttijd een waarschuwing
- externe stop: in voorkomende gevallen kan het zijn dat u de unit met een externe sensor voor nood wilt uitschakelen. Op de hoofdregeling is een digitale input (NO) aanwezig (automatisch wel of niet weer in werking komen van de unit is instelbaar)
- brandmelding: voor aansluiting op een brandmeldcentrale is een digitale input op de hoofdregeling aanwezig. De wijze waarop de unit op een brandmelding moet reageren is instelbaar van unit uit, unit geheel aan of afzuiging aan. De plaatselijk brandweer heeft daarbij het laatste woord.
- intern brandalarm: de unit kan op basis van interne temperaturen ook een brand detecteren
- de C5 regeling is voorzien van een intelligent zelf-diagnose systeem dat fouten detecteerd, waarschuwingen afgeeft en de unit indien nodig uitschakelt. Sommige fouten zijn zelfherstellend en sommige fouten moeten na het oplossen daarvan via het menu gereset worden
Hardware

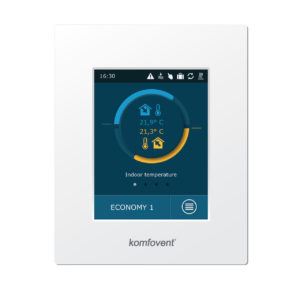

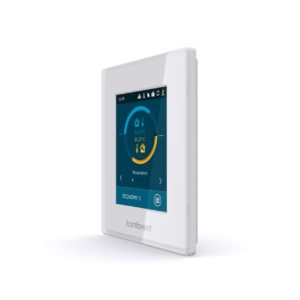

- de C5.1 afstandsbediening heeft een modern design. Het aanrakingsgevoelige kleurenscherm is goed afleesbaar en eenvoudig bedienbaar.
- de dikte bedraagt maar 12,5 mm zodat de display niet storend aanwezig is
- een temperatuur- en vochtigheidsmeter zijn geïntegreerd voor informatie doeleinden
- als de display na een wachttijd in de besparingsmodus overgaat wordt een schermbeveiling getoond. Deze is met 3 parameters naar wens instelbaar
- de display is voorzien van een magnetische achterzijde zodat deze eenvoudig op een metalen oppervlak geplaatst kan worden. Verder zijn diverse montage gaten in de bodem aanwezig
- de C5 regeling bestaat verder uit een hoofdregeling en uitbreidingsmodules per ventilator/filter sectie.
- 2 kabels met stekkers tussen de sectie delen maken samenstellen van de unit op locatie eenvoudig
- alle veldapparatuur is gemonteerd en bedraad in de unit met de regeling zodat u werkelijk kunt spreken van een plug & play regeling
- los meegeleverd worden zijn de toevoerlucht temperatuur sensor en in geval van een waterzijdige batterije een retourwater temperatuur sensor die voor de temperatuur controle en vorstbeveiliging zorgt draagt
